Органы управления и индикации трамвая 71-431р

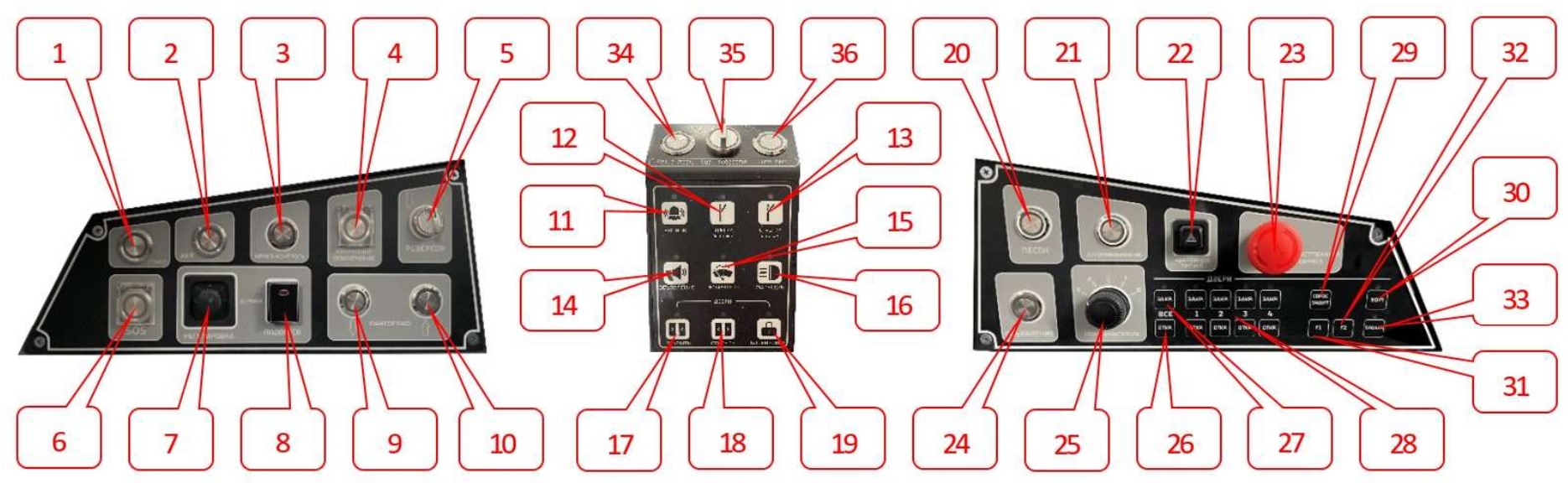

    1 - кнопка включения/выключения СЭКОП; 2 - кнопка подключения/отключения аккумуляторной батареи к бортовой сети; 3 - кнопка круиз-контроля; 4 - кнопка аварийного отключения вагона; 5 - переключатель выбора направления движения вагона; 6 - кнопка вызова экстренных служб; 7 - джойстик дистанционной регулировки положения наружных зеркал заднего вида; 8 - переключатель включения обогрева наружных зеркал заднего вида; 9 - управление токоприемником "вниз"; 10 - управление токоприемником "вверх"; 11 - кнопка включения наружного звонка; 12 - кнопка выбора режима проезда стрелки "без тока"; 13 - кнопка выбора режима проезда стрелки "с током"; 14 - кнопка включения воспроизведения записи объявления остановок; 15 - кнопка включения/выключения стеклоомывателя; 16 - кнопка включения ближнего/дальнего света фар; 17, 27 - кнопка закрытия всех дверей салона; 18, 26 - кнопка открытия всех дверей салона; 19 - блокировка адресного открытия дверей пассажирами; 20 - кнопка включения подачи песка на рельсы; 21 - кнопка принудительного растормаживания механических тормозов; 22 - кнопка включения/выключения аварийной сигнализации; 23 - кнопка включения аварийного торможения; 24 - кнопка включения воспроизведения записи объявления остановок; 25 - переключатель включения и выбора режимов работы стеклоочистителя; 28 - кнопки адресного открытия/закрытия дверей вагона; 29 - CAN управление сбросом защит в устройствах; 30 - переключение правых/левых дверей; 31, 32 - кнопки для доп функций или совместного использования в паре с другими кнопками для подачи специальных команд; 33 - блокировка включения/выключения адресного открытия наружных дверей вагона; 34 - рельсовый тормоз; 35 - указатель поворота; 36 - сигнал дальним светом фар.

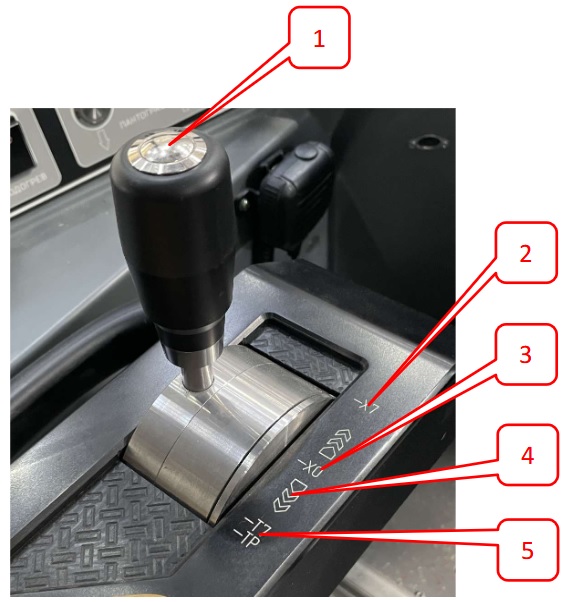

    1 - кнопка включения наружного звонка; 2 - ходовые позиции Х1-Х7; 3 - нейтральная позиция; 4 - позиции электродинамического торможения Т1-Т7; 5 - позиция экстренного торможения ТР.

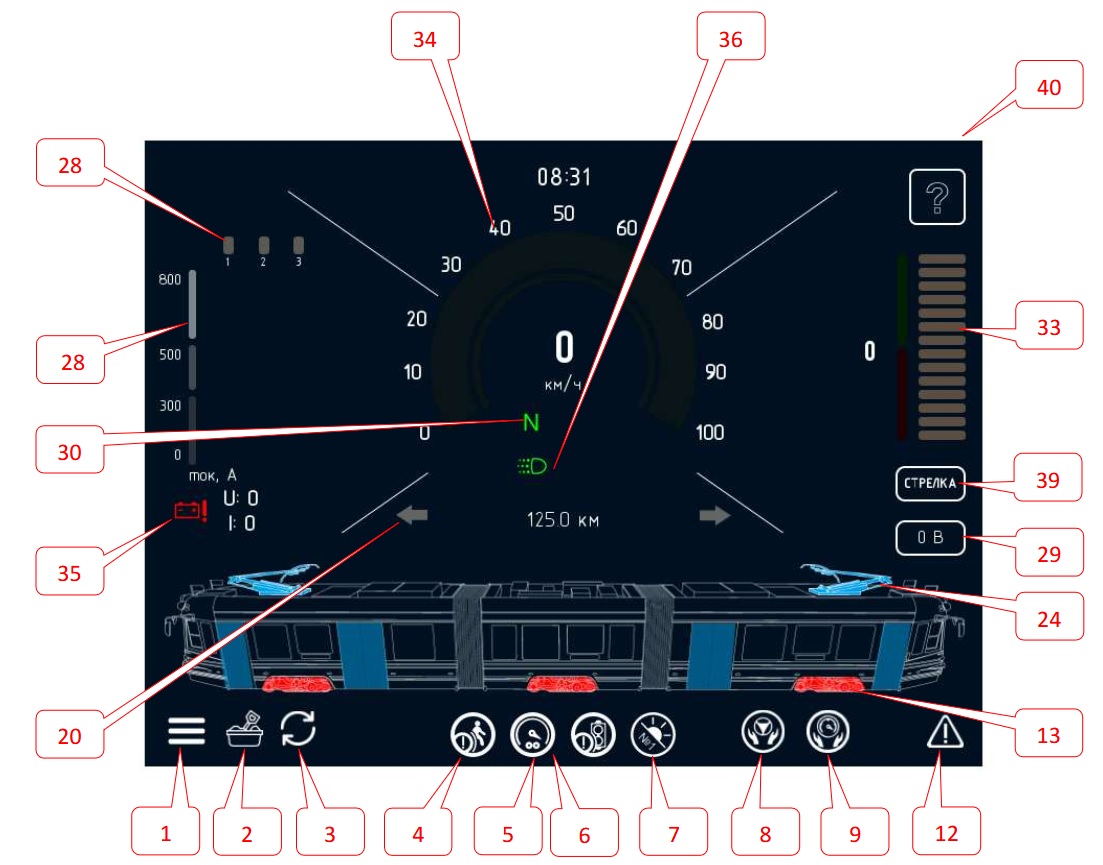

    1 - переход на экран меню; 2 - переход на окно "Диагностика песочниц; 3 - смена активного борта трамвая; 4 - кнопка управления и индикации состояния системы автоторможения перед опасными объектами; 5 - кнопка управления и индикации состояния системы ограничения скорости; 6 - кнопка управления и индикации состояния системы автоторможения перед светофором; 7 - кнопка управления профилями скорости; 8 - автопилот; 9 - ограничение скорости и автоторможение; 10 - кнопка "Сброс защиты"; 11 - индикатор "Включен ближний свет фар"; 12 - индикатор расторможенного состояния тормозов; 13 - индикатор заторможенного состония тормозов; 14 - индикатор не соответствующего положения тормоза; 15 - индикатор "включены габаритные огни"; 16 - индикатор "включен дальний свет фар"; 17 - указатель левого поворота; 18 - индикатор "включены противотуманные огни"; 19 - индикатор "состояние АКБ"; 20 - указатель правого поворота; 21 - индикатор "блокировка хода"; 22 - индикатор "педаль безопасности"; 23 - индикатор "аппарель"; 24 - индикатор положения пантографа; 25 - индикатор "песок"; 26 - индикатор "вызов от инвалида"; 27 - индикатор блокировки дверей при наборе скорости трамвая более 5 километров в час; 28 - ток двигателей тележки; 29 - напряжение в КС; 30, 31, 32 - индикатор направления движения трамвая; 33 - индикатор режима работы; 34 - скоростемер; 35 - индикация состояния АКБ; 36 - индикация одометра; 37 - индикация рельсового тормоза; 38 - уведомление о возникновении нового предупреждения; 39 - индикация режима стрелки; 40 - индикация состояния радиострелки

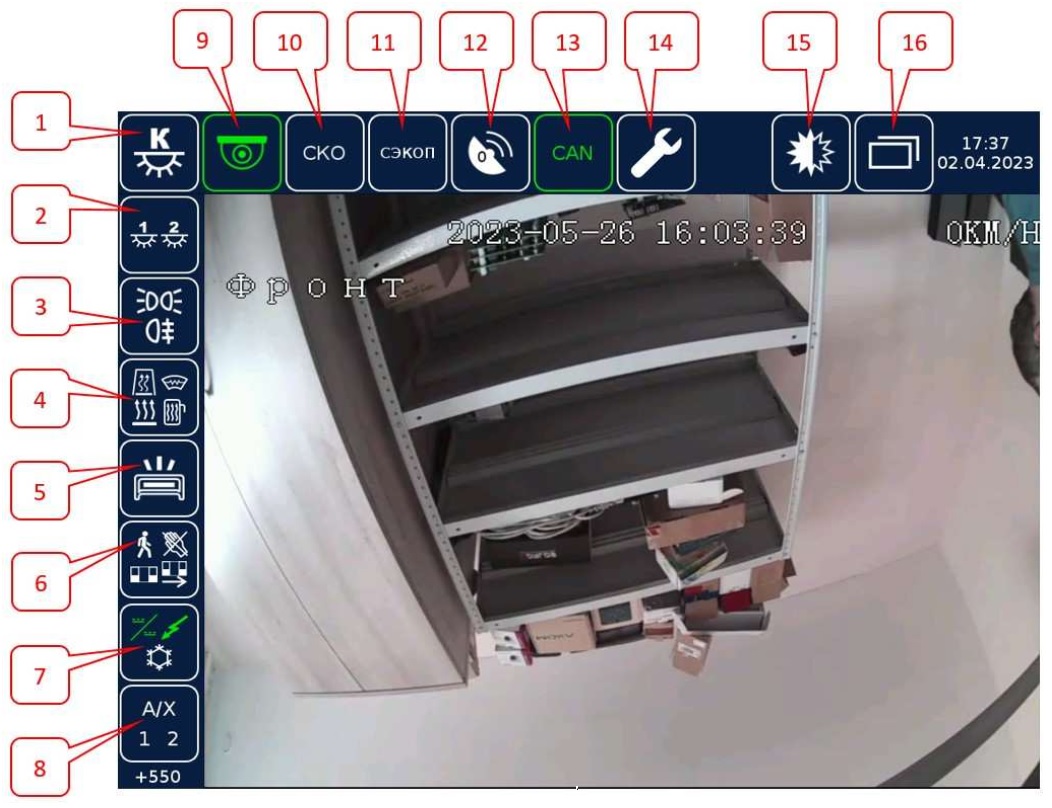

    1 - освещение в кабине; 2 - освещение салона; 3 - габариты; 4 - климат-контроль и обогрев; 5 - маршрутный указатель; 6 - АСКП; 7 - кондиционер салона; 8 - тележки; 9 - камеры; 10 - система кругового обзора; 11 - СЭКОП; 12 - местоположение; 13 - состояние CAN-связи; 14 - управление и настройки панели; 15 - яркость экрана; 16 - диспетчер файлов.

    1 - стеклоочиститель; 2 - омыватель, освещение левое; 3 - свет, ходовые огни, противотуманный фонарь; 4 - освещение правое; 5 - указатели поворотов, обогрев сиденья; 6 - габаритные огни, освещение кабины, звуковой сигнал, отопление кабины; 7 - Э-ЦП-01 (мониторы визуализации); 8 - цифровые цепи управления; 9 - цепи управления на кресле водителя; 10 - дискретные цепи управления; 11 - токоприемник; 12 - вентиляторы обдува отопителей кабины; 13 - питания низковольтных цепей БУЭЗ-01; 14 - цепи управления кондиционера кабины; 15, 16, 18 - резерв; 17 - цепь питания бортового оборудования; 19 - компрессор кресла водителя; 20 - система пожаротушения.
