Органы управления и сигнализации троллейбуса ВМЗ 529801 (Вариант 2)

    1 − выключатель автоматический постоянного тока ВА21-29Т-120010-00У3 25х6 (статический преобразователь); 2 − выключатель автоматический постоянного тока ВА21-29Т-120010-00У3 16х6 (25х1,5) (компрессор); 3 − выключатель автоматический постоянного тока ВА21-29Т-120010-00У3 40х1,5 (отопление салона); 4 − выключатель автоматический постоянного тока ВА21-29Т-120010-00У3 25х1,5 (отопление кабины); 5 – блоки зажимов; 6 − реле звуковой сигнализации 733-3747-000-10; 7 − соединители; 8 - «зуммер».

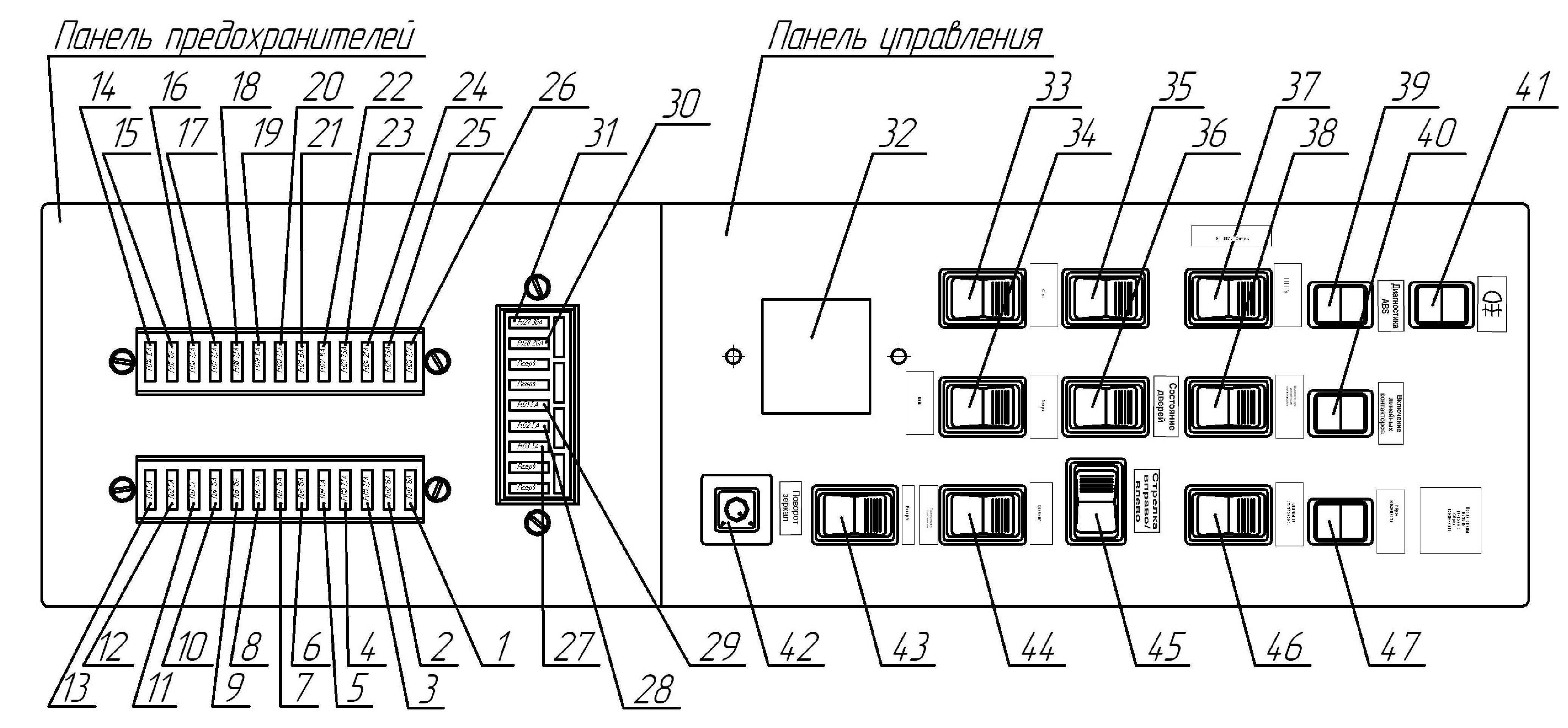

Панель предохранителей
1. FU1 5А - Левая половина передних дверей;
2. FU2 5А - Вторая половина передней двери, средние и задние двери;
3. FU3 5А - Сигнализация открытых дверей
4. FU4 15А - Обогрев зеркал, боковых стекол, кресла водителя
5. FU5 15А - Звуковой сигнал, ручной тормоз, стоп сигнал, датчики износа тормозных колодок
6. FU6 7,5А - ГУР, кнопка аварийной сигнализации, реле поворотов
7. FU7 15А - Аварийное освещение салона, реле поворотов, аварийный выключатель
8. FU8 15А - Основное освещение салона
9. FU9 5А - Освещение кабины водителя
10. FU10 7,5А - Реле поворотов
11. FU11 7,5А - Стояночные огни
12. FU12 15А - Габаритные огни, вольтметр, подсветка приборов, задний противотуманный огонь, ближний, дальний свет.
13. FU13 15А - Основные фары (ближний, дальний свет)
14. FU14 15А - Передние противотуманные фары
15. FU15 15А - Отопители салона, отопитель водителя
16. FU16 7,5А - Отопители салона, отопитель водителя
17. FU17 7,5А - Включение бортового преобразователя
18. FU18 7,5А - Включение аккумуляторной батареи
19. FU19 15А - Компрессор, нагреватель осушителя, сигнализация низкого давления
20. FU20 7,5А - Электронная информационная система
21. FU21 15А - Электродвигатель стеклоочистителя №1
22. FU22 15А - Электродвигатель стеклоочистителя №2
23. FU23 7,5А - ABS питание
24. FU24 25А - ABS питание
25. FU25 7,5А - СКТУ (система контроля тока утечки)
26. FU26 7,5А - ПШУ
27. FU27 30А - Питание тягового преобразователя и блоков управления
28. FU28 20А - Питание тягового преобразователя и блоков управления
29. FU31 5А - Система электронного управления пневмоподвеской
30. FU32 5А - Система электронного управления пневмоподвеской
31. FU33 5А - Видеосистема

Панель управления
32 - Ручной тормозной кран; 33 – (Исполнение); 34 – (Исполнение); 35 - «Автономный ход»; 36 - Разблокировка дверей; 37 - ПШУ поднятие/опускание; 38 - Выключение линейных контакторов; 39 - ABS диагностика; 40 - Включение линейных контакторов; 41 - Задний противотуманный фонарь; 42 - Блок управления зеркалами; 43 - Резерв; 44 – (Исполнение); 45 - Стрелка влево/вправо; 46 - Статический преобразователь; 47 - Сброс конденсата.

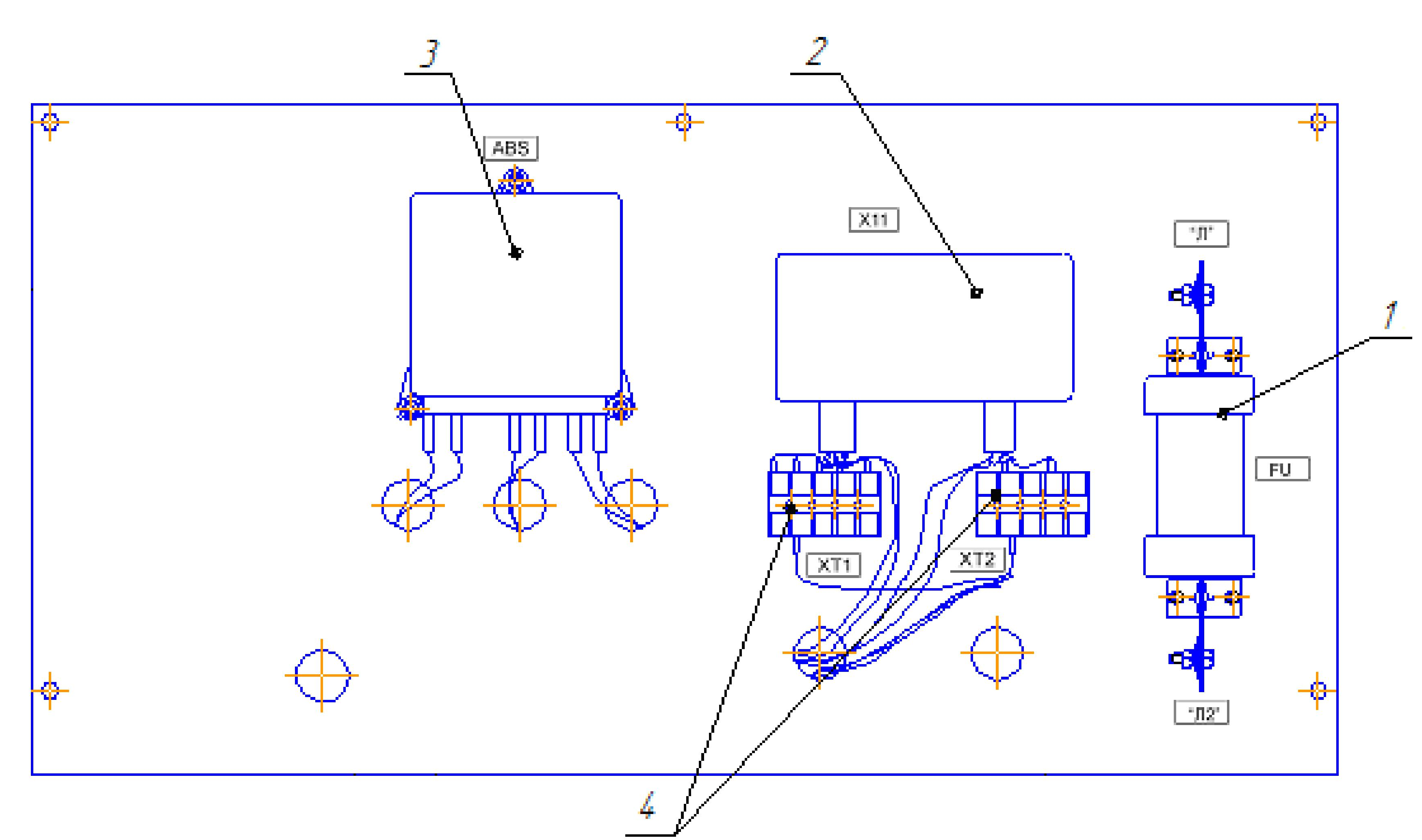

    1 – предохранитель батареи 200А; 2 – узел сопряжения с педалями WABCO; 3 – электронный блок ABS; 4 –клеммники WAGO.

    1 – принудительное включение компрессора; 11 – включение передних противотуманных фар; 2 – управление; 12 – включение освещения кабины; 3 – резерв 13 – включение освещения салона 1 (половина освещения); 4 − включение отопителя салона 3 ;14 – включение освещения салона 2 (половина освещения)/аварийное освещение; 5 – выключатель отопителя кабины ;15 – выключатель компрессора; 6 – включение освещения токоприемников; 16 – зуммер; 7 – выключатель обогрев зеркал-в 1ом положении, обогрев зеркал и обогрев кресла водителя во 2-ом положении; 17 – реверс; 8 – выключатель основных фар; 18 – включение информационной системы; 9 – выключатель отопления салона 2; 19 – включение стояночных огней; 10 – выключатель отопления салона 1; 20 – резерв; 21 – включение гидроусилителя руля

    Оборудование:

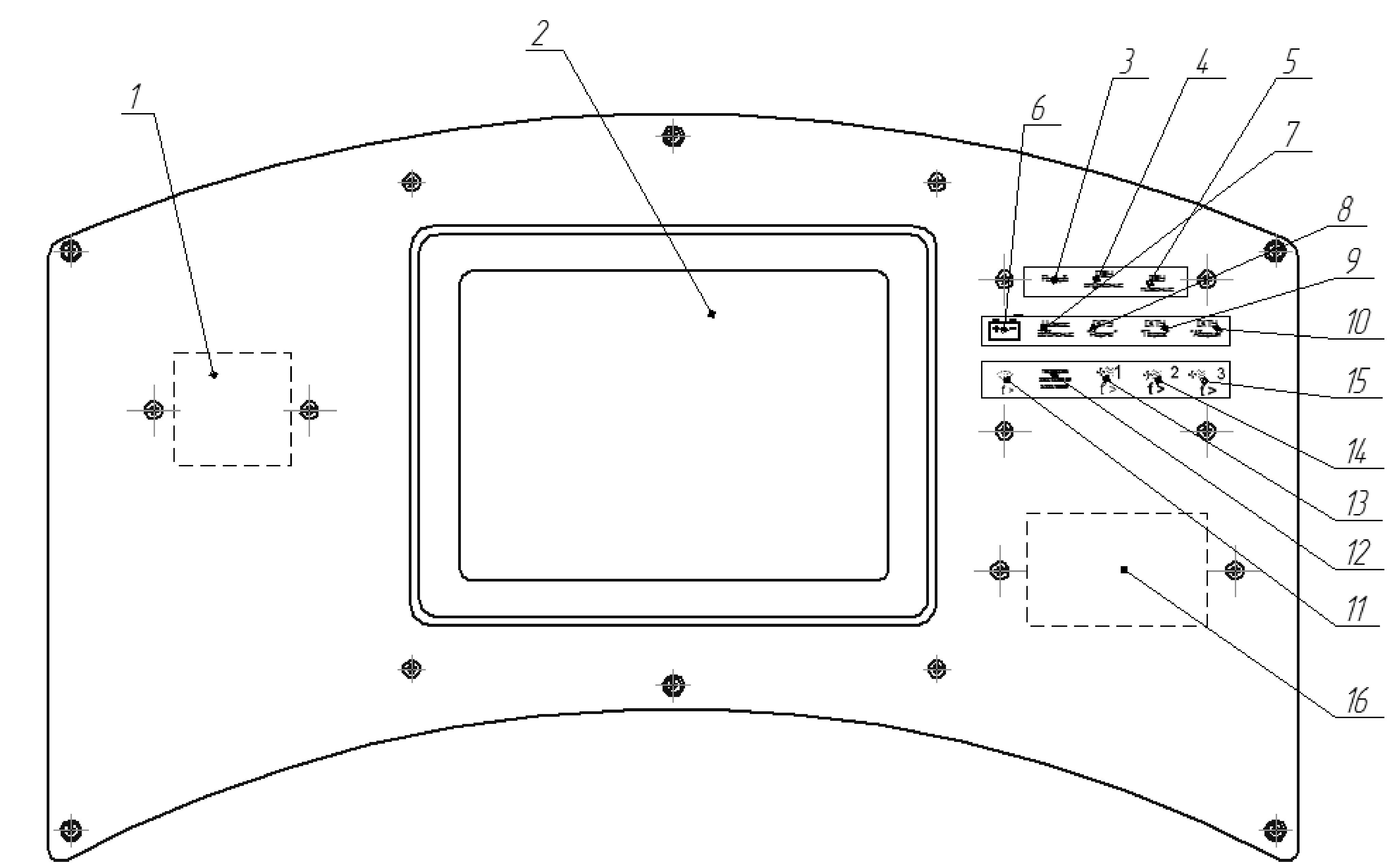

    1 – блок сопряжения с дисплеем; 2 – бортовой компьютер; 16 – блок управления стеклоочистителями.

    Светодиоды, сигнализирующие:
    3 – резерв; 4 – ПШУ опускание; 5 – ПШУ питание; 6 – включение батареи; 7 – низкое давление; 8 – СКТУ «Норма»; 9 – СКТУ «Порог»; 10 – СКТУ «Авария»; 11 – перегрев отопителя кабины; 12 – перегрев отопителя водителя; 13 – перегрев отопителя салона 1; 14 – перегрев отопителя салона 2; 15 – перегрев отопителя салона 3.

    1 – открыть 1-ю половину передней двери; 2 – закрыть 1-ю половину передней двери; 3 – открыть 2-ю половину передней двери; 4 – закрыть 2-ю половину передней двери; 5 – открыть среднюю дверь салона; 6 – закрыть среднюю дверь салона; 7 – открыть заднюю дверь салона; 8 – закрыть заднюю дверь салона; 9 – открыть одновременно среднюю и заднюю двери; 10 – закрыть одновременно среднюю и заднюю двери; 11 – светодиод – вызов водителя снаружи (опция); 12 – светодиод - аварийное открывание дверей; 13 – выключатель аварийной сигнализации; 14 – замок «зажигания»; 15 – аварийный выключатель.

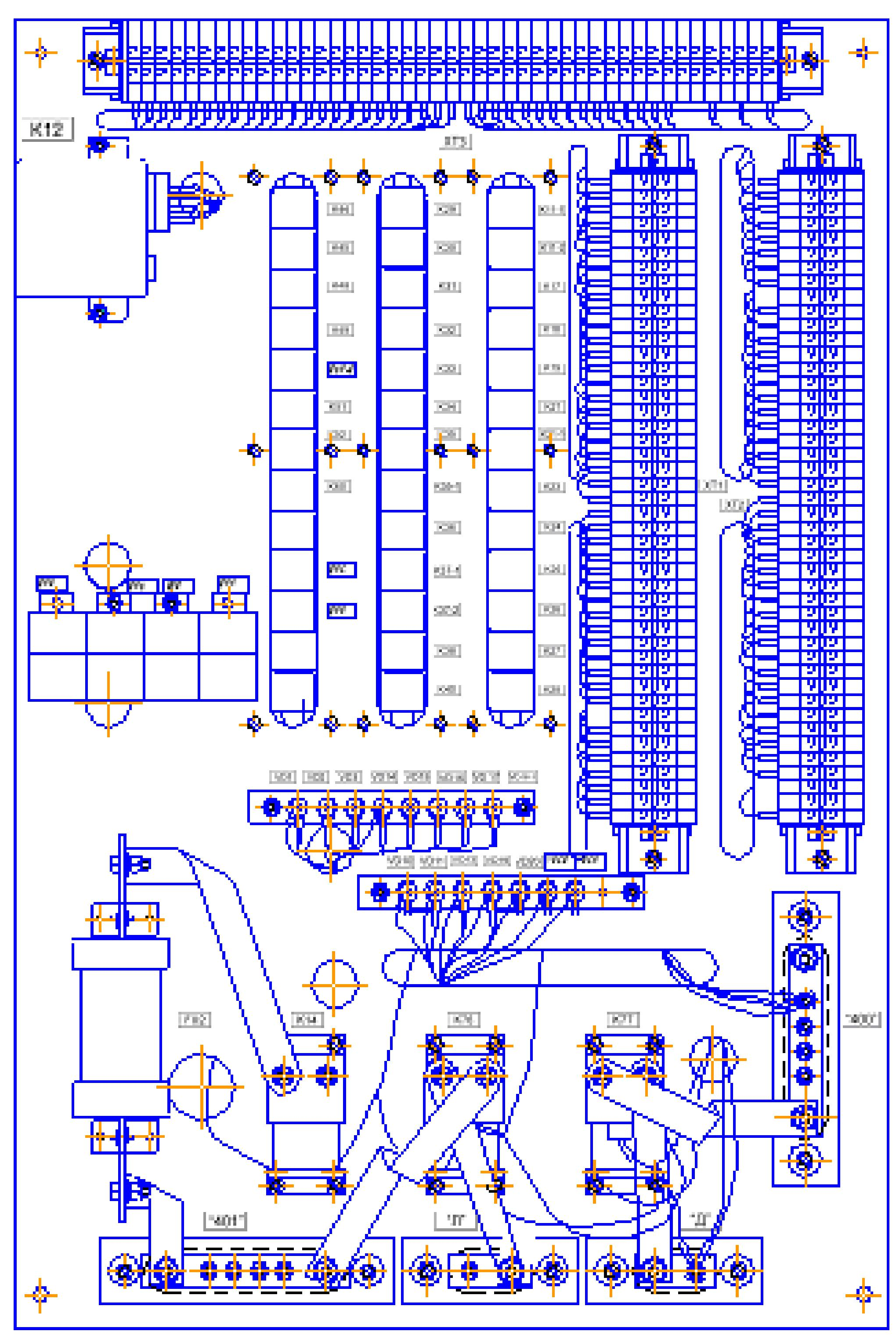

    Блоки зажимов, реле промежуточное 191.3777, реле – прерыватель указателя поворотов РС-951А-3726010-УХЛ, панель диодная,контактор включения ГУРа С163 С/ 24ЕV-R1 Uкат.=24В, предохранитель ГУРа 200А, контакторы включения батареи С163 С/ 24ЕV-R1 Uкат.=24В,шины 24 В.
