Трамвай БКМ Т856

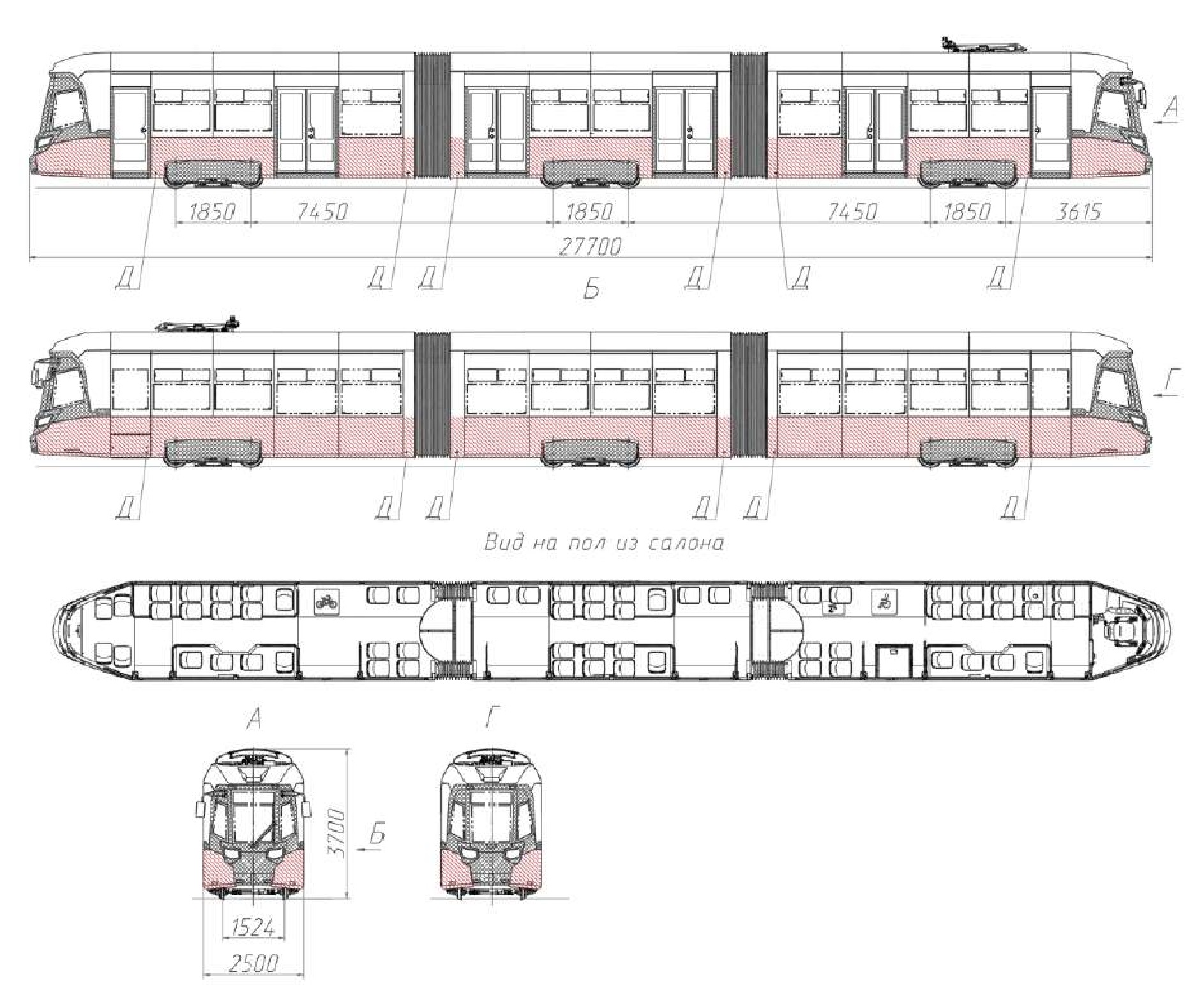

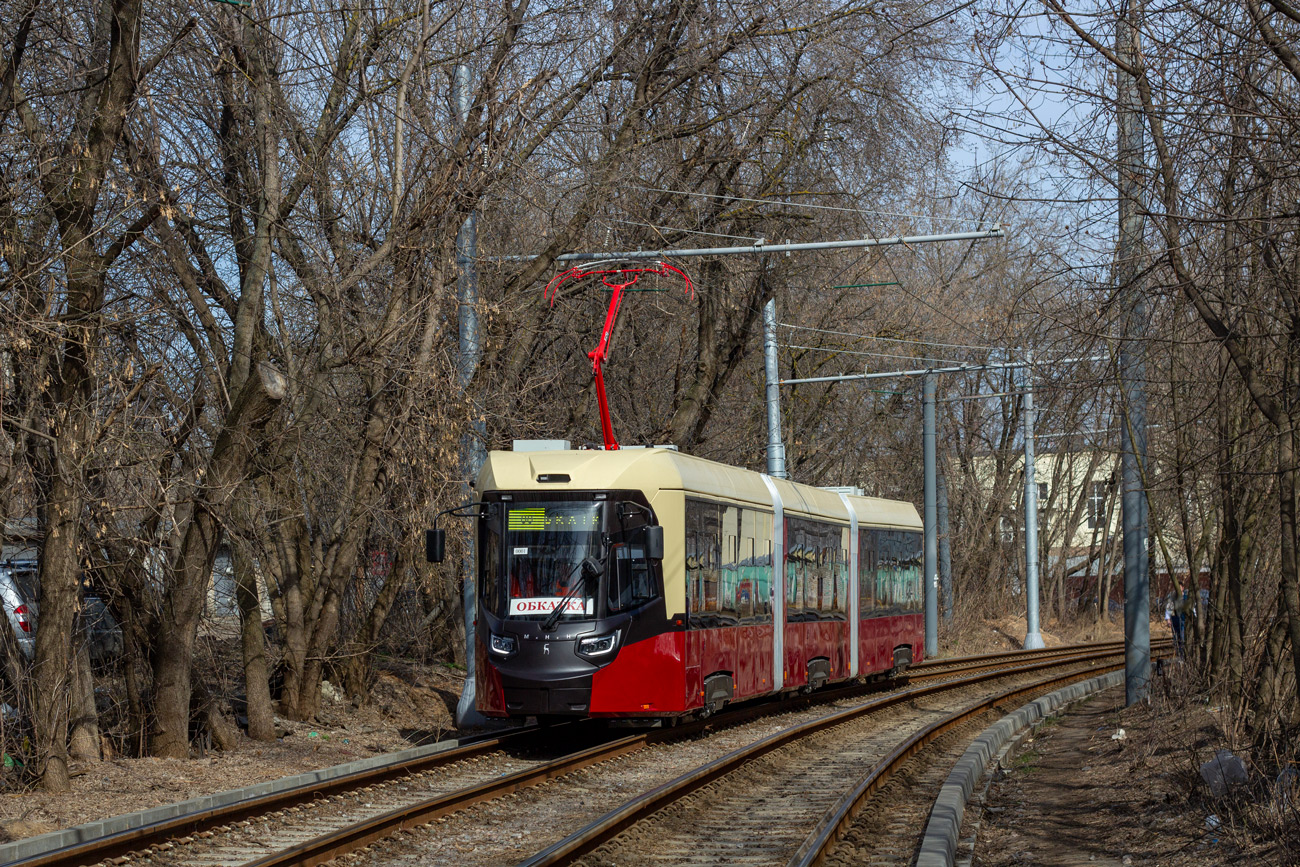

    Вагон трамвайный пассажирский модели Т856, трехсекционный, с тремя моторными тележками, со 100 % низким уровнем пола, с транзисторной системой управления тяговыми электродвигателями переменного тока, предназначен для эксплуатации на городских линиях с шириной колеи 1524 мм

— Расположение органов управления в кабине водителя внутри и снаружи

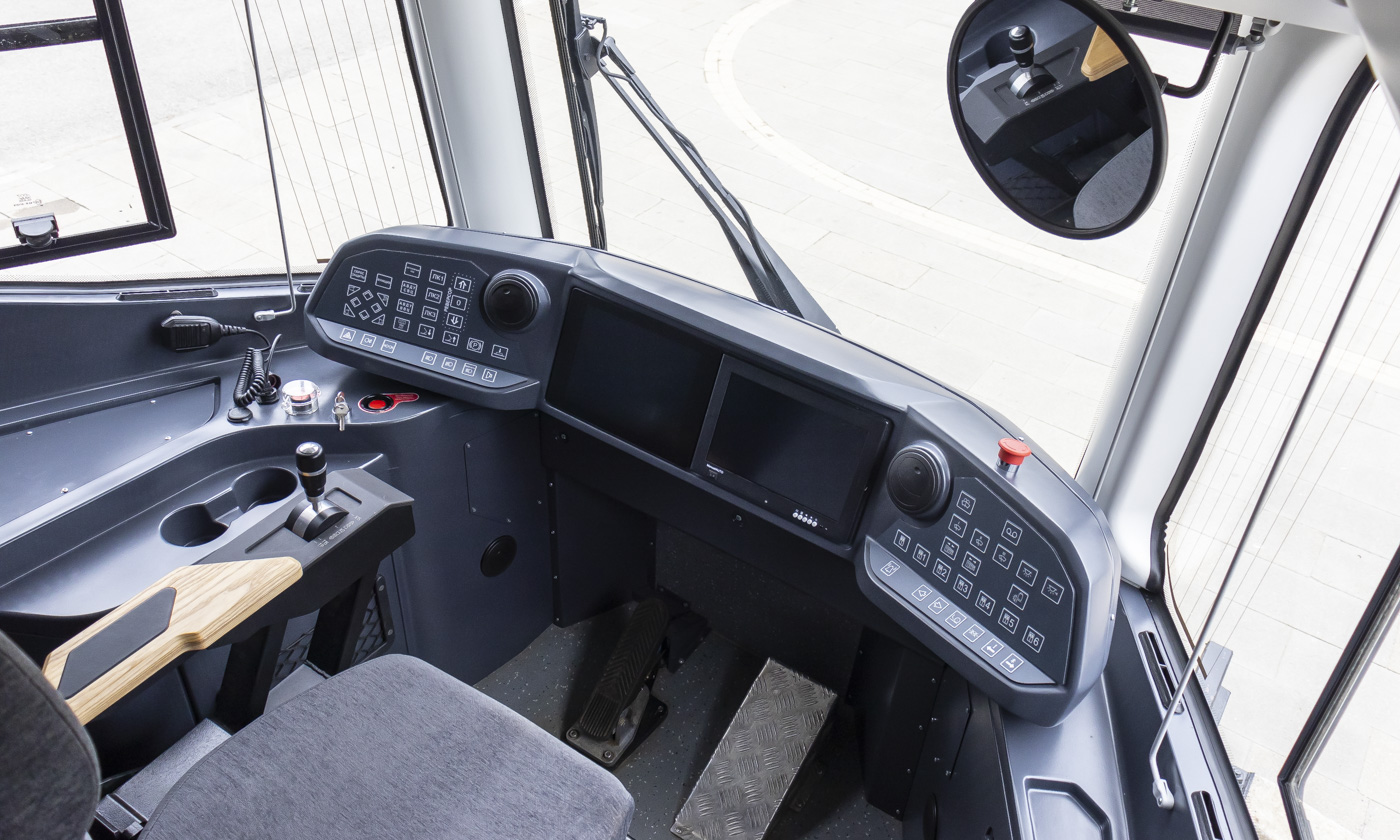

— Общий вид пульта управления

— Левая и правая панели пульта управления

— Задний маневровый пульт

— Контроллер

— Основной монитор водителя

— Технические характеристики тележки

— Рама тележки

— Колесная пара

— Редуктор

— Колесо в сборе

— Заземляющее устройство

— Ступени подрессоривания

— Вал карданный

— Крепление тягового двигателя

— Технические характеристики

— Общий вид ЭМТ

— Основные узлы ЭМТС-1М-05

— Основные узлы ЭМТС-1М-12

— Описание ЭМТ

    На каждой из тележек установлены по два магнитно-рельсовых тормоза. При подаче питания бортовой сети на магнитно-рельсовый тормоз он притягивается к рельсу и осуществляет торможение.
    Питание тормоза обеспечивается от аккумуляторной батареи напряжением 24 В. При замыкании цепи по катушке проходит электрический ток, создающий магнитный поток, проходящий через сердечник на полюсы, и замыкается через воздушный зазор и рельс. В результате чего свободно подвешенный тормоз притягивается к рельсу с заданным усилием. При этом между башмаками тормоза и рельсом возникает сила трения, которая через кронштейны передается на тележку вагона и создает эффект торможения. При снятии напряжения с катушки под действием пружин тормоз возвращается в исходное положение.

— Тормоз магнитно-рельсовый ТМР2 ВИЕЛ.23.1.691.481

— Тормоз рельсовый FC66 ОAU600608

— Тормоз рельсовый FC63E7 3AU613175 B

— Тормоз рельсовый GCG20-000-000JK Magnetic Rail Brake

— Тормоз рельсовый 03ТТ.000.000, 03ТТ.000.000-01

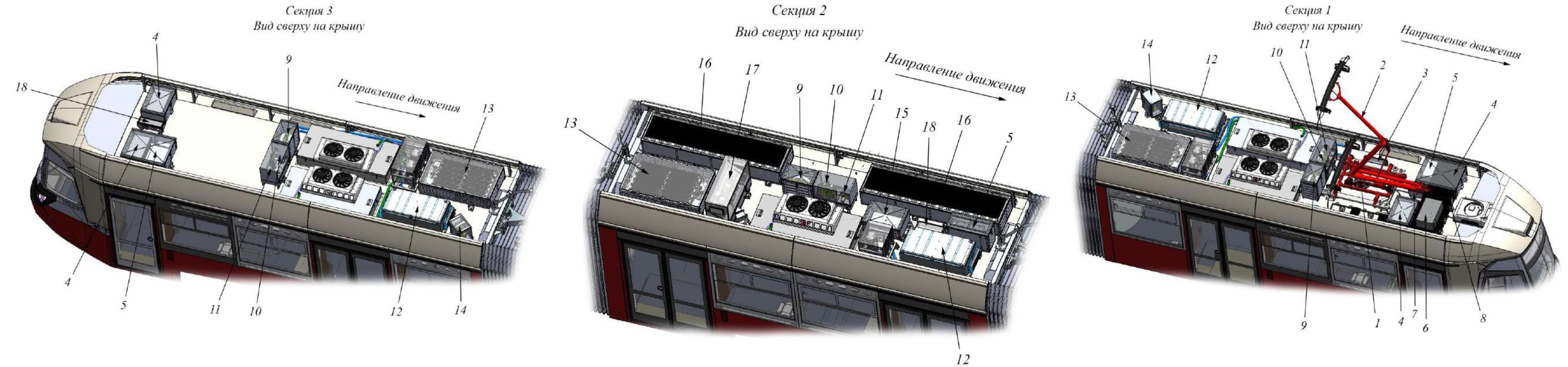

    1 - ОПН-ТВ-1,4/1,0-УХЛ1 МИНЮ.674361.002 ТУ (разрядник); 2 - полупантограф Solo 128.98.00.000-37; 3 - коробка минусов; 4 - преобразователь напряжения квазирезонансный ПНК(У)-600/28В (4 шт.); 5 - преобразователь трехфазный ПТ3-600/380В (3 шт.); 6 - выключатель автоматический быстродействующий постоянного тока; 7 - блок управления оборудованием токосъема; 8 - блок БКА (счетчик СКВТ-Ф610Э-0,5-500А-600В-CAN-НШ75-ПВ-AC/DC-Ж-К03); 9 - блок радиореакторов (3 шт.); 10 - блок БКЗ (3 шт.); 11 - блок БУК1 (3 шт.); 12 - блок ИПТ 3 (3 шт.); 13 - блок резисторов БРТ 035 (3 шт.); 14 - коробка соединительная (2 шт.); 15 - преобразователь зарядный статический ПЗС-20-550/224 (1 шт.); 16 - ZUBR Marine GEL NPG12-200 (16 шт.); 17 - блок БАХ; 18 - плата минусовая (2 шт.)

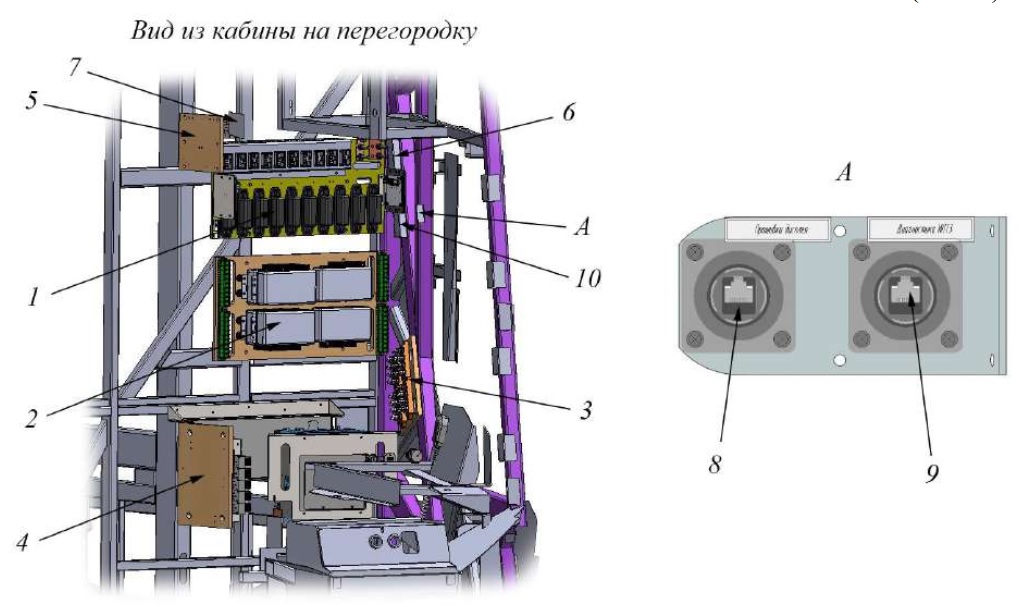

    1 - блок БНП; 2 - плата CAN; 3 - плата соединительная; 4 - блок управления зеркалами; 5 - блок реле командоконтроллера; 6 - устройство УСА-2Т; 7 - лампа подкапотная ПД-308Б; 8 - разъем для прошивки дисплея; 9 - разъем для диагностики ИПТ 3; 10 - плата сглаживания ШИМ.

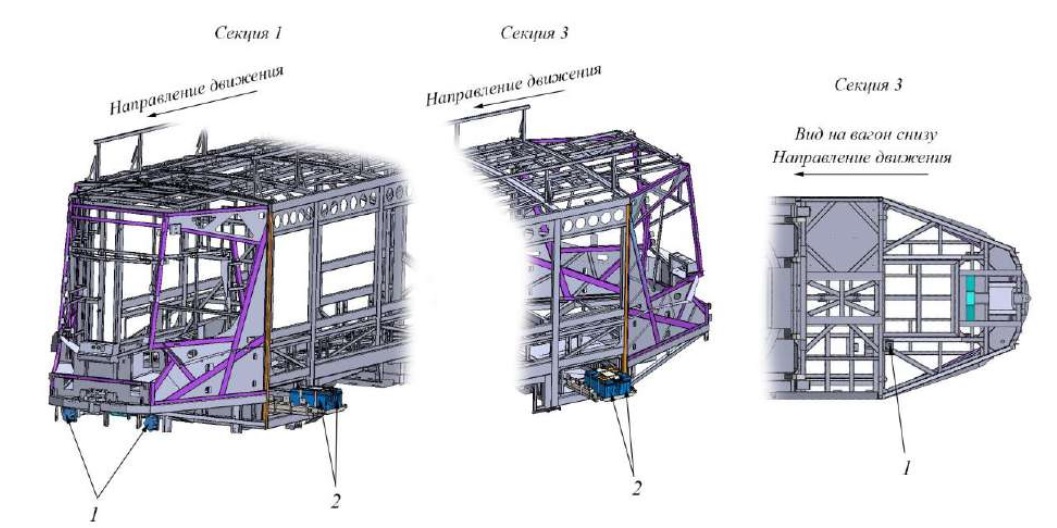

    1 - оповещатель охранный звуковой ЗВОФ 24В УХЛ 5, IP X5 (3 шт.); 2 - ZUBR Marine GEL NPG12-200 (4 шт.)
