71-923 «Богатырь» — сочленённый четырёхосный трамвайный вагон с полностью низким уровнем пола, созданный «ПК Транспортные системы» на мощностях Тверского вагоностроительного завода. Выпускается на Невском заводе электрического транспорта.

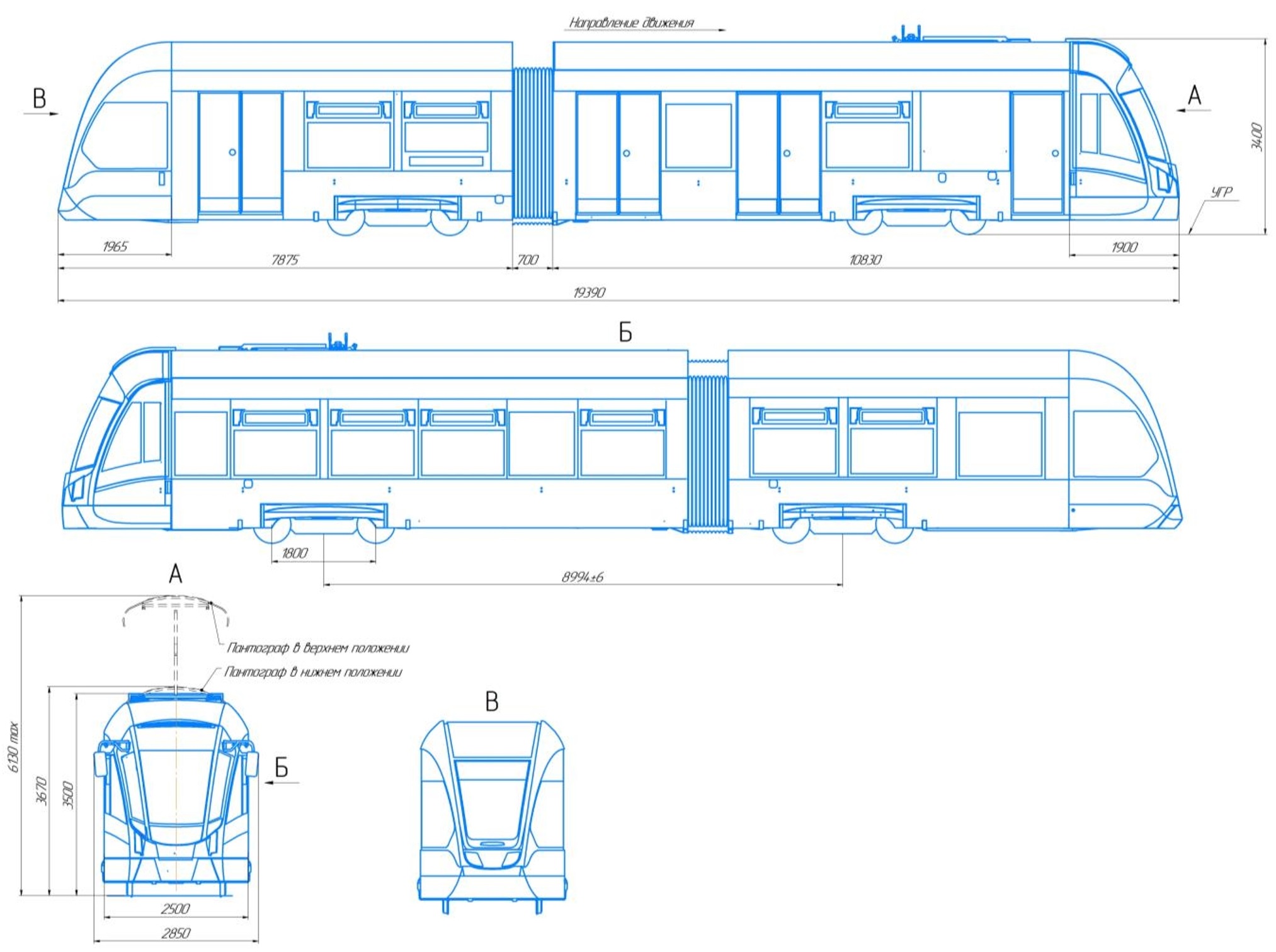

Габаритный чертеж трамвая
Технические характеристики трамвая
| Количество секций кузова, шт |
2 |
| Ширина колеи, мм |
1435/1524 |
| Длина вагона, мм |
19390 |
| Ширина вагона (по кузову), мм |
2500±50 |
| Выступание крышки тележки за габарит кузова, мм, не более |
45 |
| Ширина вагона по зеркалам, мм |
2950 |
Высота вагона, мм:
со сложенным токоприемником, не более
по верхней точке оборудования на крыше, не более |
3670
3500 |
| Рабочий диапазон токоприемника над УГР, м |
4,2-6.2 |
| База вагона, мм |
8994±6 |
| База тележки, мм |
1800 |
| Высота пола в районе служебных дверей от УГР до порожнего вагона, мм, не более |
370 |
| Клиренс (кроме рельсовых тормозов) при новых бандажах и максимально допустимой эксплуатационной нагрузке, мм, не менее |
110 |
| Количество мест для сидения, шт |
47 |
| Вместимость номинальная (0,2 м2/чел.), чел, не менее |
133 |
| Вместимость максимальная (0,125 м2/чел.), чел, не менее |
184 |
| Количество дверей |
4 (3-двойных) |
| Масса вагона (тары), т, не более |
29.5 |
| Масса тележки, т, не более |
4 |
| Количество тележек, шт |
2 (1 поворотная, 1 неповоротная) |
| Мощность тяговых двигателей (номинальная), шт * кВт |
4*72 |
| Номинальное напряжение в высоковольтной цепи (на токоприемнике), В |
550 |
| Колебания напряжения в высоковольтной цепи, В |
400-720 |
| Номинальное напряжение в цепи управления, В |
24 |
| Колебания напряжения в низковольтной цепи, В |
16,8-30 |
| Емкость аккумуляторных батарей, шт.* А/ч |
2*160 |
| Удельный расход электроэнергии на тягу при расчетной скорости 25 км/ч в условном эксплуатационном режиме, Вт*ч/т*км, не более |
90 |
| Автономный ход, при скорости не более 15 км/ч и при уклоне не более 0,02, не менее, м |
3000 |
| Передаточное число редуктора колесной пары |
6,921 |
| Тип колес |
подрессоренное со съемным бандажом |
| Диаметр нового колеса, мм |
620 |
| Минимальный диаметр колеса по кругу катания, мм, не менее |
580 |
Тормозные системы:
служебный тормоз
аварийный тормоз
стояночный тормоз |
Электродинамический
Электромагнитный рельсовый
Электромеханический дисковый |
| Скорость конструкционная, км/ч |
75 |
| Срок службы трамвайного вагона, лет, не менее |
30 |
|
