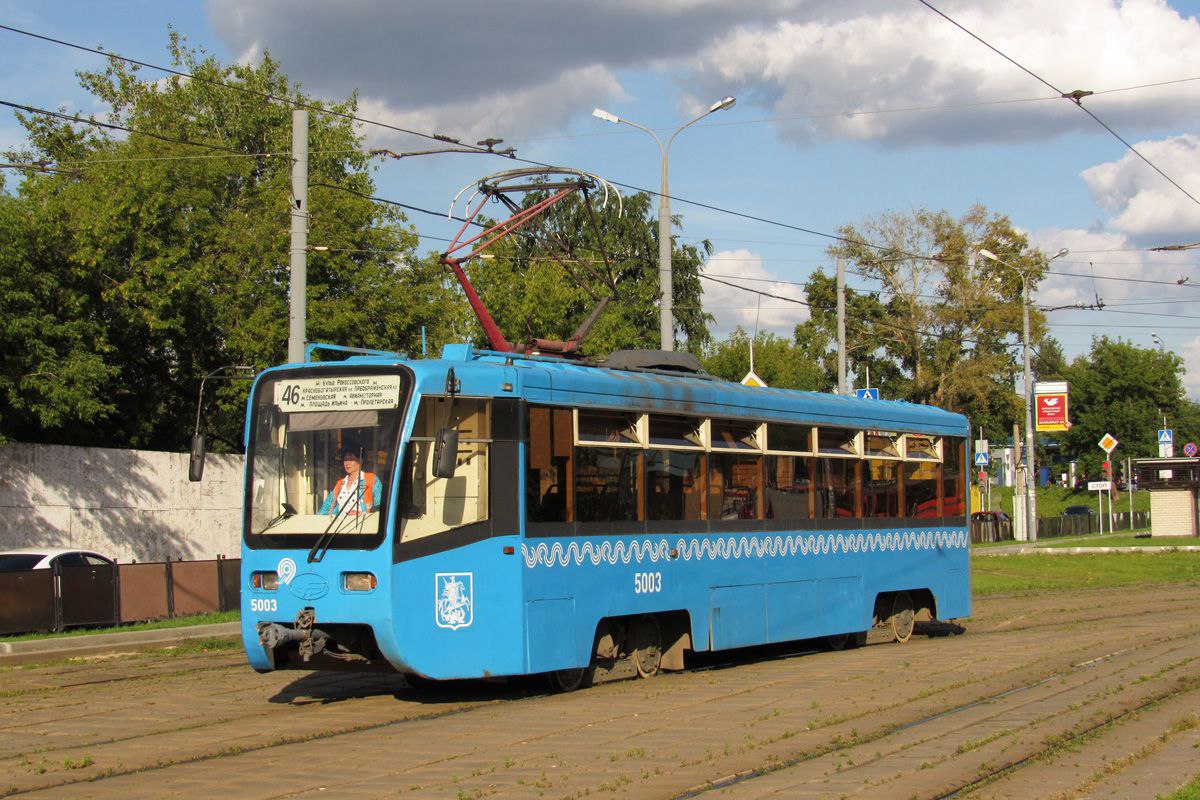

Трамвай КТМ-19Т
Общее описание трамвая

         Вагон модели 71-619КТ предназначен для перевозки пассажиров и движения на городских линиях с шириной колеи 1524 мм. Приспособлен для работы в одиночку и в составе поезда до трех вагонов по системе многих единиц (СМЕ). Производился с 1999 года. Было выпущено 423 вагона. Оборудован контакторно-транзисторной системой управления производства фирмы "Канопус".

  • Габаритный чертеж


  • Технические характеристики вагона
Геометрические параметры
Длина вагона, мм, не более:
- по наружным поверхностям облицовочных листов
- сцепкам

15400
16400
Ширина вагона, мм, не более:
- по наружным поверхностям облицовочных листов
- по максимально выступающим элементам

2500±20
2600
Высота вагона, от уровня головки рельса (УГР), мм, не более:
- по листам крыши (исключая гофры)
- по максимально выступающим несъемным элементам конструкции
- со сложенным токоприемником

3160
3330
3850
Высота опорной площадки нижней ступеньки над уровнем головки рельса (УГР) для порожнего вагона, мм 370
База, мм:
- вагона
- тележки

7350±6
1940±0.5
Ширина колеи, мм 1524
Клиренс (кроме рельсовых тормозов) при новых бандажах, мм, не менее 110
Вместимость
Номинальная (5 чел/м2) 126
Максимальная (8 чел/м2) 184
Весовые данные
Масса вагона, т, не более 20
Масса тележки, т, не более 4,7
Скорость
Конструкционная (диам. колеса 710 мм), км/ч 75
Установившаяся, при движении с номинальной нагрузкой при напряжении 550В на горизонтальном участке пути 62

Органы управления и индикации
  • Фото кабины вагона


  • Расположение органов управления

Механическое оборудование
  • Тележка вагона

  • Тормозное оборудование

Электрическое оборудование
  • Расположение электрооборудования в вагоне

    А1 - шкаф электрооборудования; А2 - БА-128В; А3 - контейнер электрооборудования 619КТ.45; А4-А7 - коробка распределительная КРТ-2; А8, А9 - тележка; А10, А11 - ящик сопротивлений КФ-38-1; А12 - ящик сопротивлений ЯС-30-1; А13 - пульт управления; А14, А15 - песочница; А16 - звонок электрический; А17 - пульт маневровый; А19 - бортовой преобразователь БП-3Г-1-02; А20 - аккумулятор; А21 - датчик напряжения ДН-1; А22 - счетчик электроэнергии СПЭ-1; А23 - блок фильтров БФ-2-02; А25 - блок контакторов БКВ-1; А26 - бортовой преобразователь БП-3Г-1-04; А27 - панель ПА-1; А28 - блок БАДВ-250; А29 - комплект ДЭП-15; F1 - яшик с предохранителем; FV1 - ограничитель напряжения; XA1 - токоприемник

  • Ящик сопротивлений КФ-38-1

  • Ящик сопротивлений ЯС-30-1

  • Блок дистанционного автоматического выключателя БАДВ-250

  • Блок контроллера автоматики КА-1

  • Панель коммутации и управления ПКУ-1

  • Бортовой преобразователь БП-3Г-1-02

  • Бортовой преобразователь БП-3Г-1-04

  • Контроллер водителя КВ-1-02

  • Блок сопряжения контроллера водителя БСКВ-02

  • Токоприемник и комплект привода токоприемника ДЭП-15
